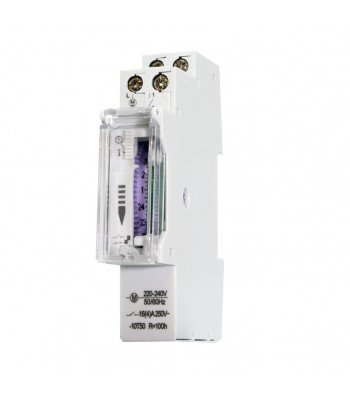

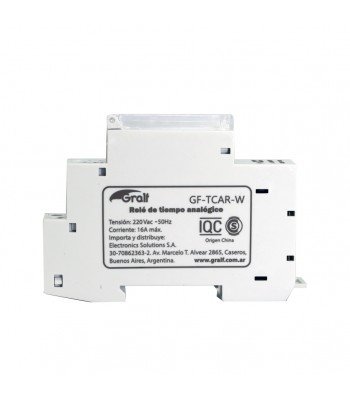

DESCRIPCIÓN

El temporizador controla cualquier instalación eléctrica por medio de programaciones diarias o semanales.

INSTLACIÓN

ATENCIÓN: Todos los dispositivos eléctricos deben ser armados e instalados por alguien autorizado. Deben ser instalados en gabinetes de centralita hechos de secciones simétricas de 35mm de acuerdo a EN 50 022.

MUY IMPORTANTE: El interruptor está protegido internamente contra interferencias por un dispositivo de seguridad.

Sin embargo, un fuerte campo magnético puede interferir con el funcionamiento.

Dicha interferencia puede evitarse siguiendo las siguientes recomendaciones durante la instalación:

- El dispositivo no debe instalarse junto a cargas inductivas(motores, transformadores, contactores, etc)

- Se recomienda una línea de alimentación aparte(equipada con un filtro de red si es necesario)

- Las cargas inductivas deberán ser equipadas con un supresor de interferencia(varistor, filtro RC)

Si el temporizador se utilizará junto con otros dispositivos en su instalación, debe verificarse que no haya disturbios

entre ellos.

PROGRAMACIÓN

Tome todos los pins a la derecha y mueva a la izquierda los pins correspondientes a las veces que se desea la conexión,

en donde el contacto 1-2 será cerrado.

ACTUALIZACIÓN DE HORA

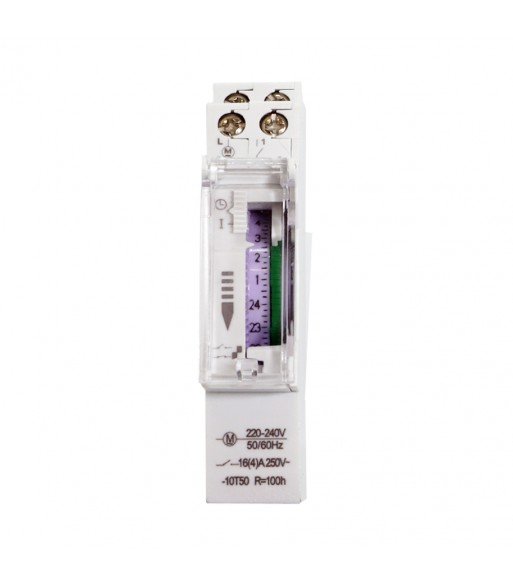

Mueva el dial hasta que el índice se encuentre en la hora actual.

MODO MANUAL

2 Posiciones:

   = Función automática

 I = Conexión permanente

CARACTERÍSTICAS TÉCNICAS:

Tensión de alimentación: 220 Vca

Capacidad de conmutación: 16(4)A/250V~

Consumo de energía: 0.5W

Precisión de funcionamiento: ±1seg/día a 22ºC

                                           Semanalmente: 96 pins

Mínimo tiempo de funcionamiento: Diariamente: 15 minutos

                                                    Semanalmente: 2 horas

Temperatura de funcionamiento: -10ºC a +50ºC

Categoría de protección: IP 20 según EN 60529

Clase de protección: II según En60335 bajo correctas condiciones de armado

ATENCIÓN

Esta unidad lleva una batería que puede resultar dañina para el medio ambiente. Por favor, no deseche la unidad sin quitarle la batería y colocándola en el contenedor apropiado para reciclado de baterías o envíe la unidad completa de nuevo a la fábrica.

El interruptor horario repite el mismo programa todos los días.

Funciones y características:

- Configuracion de contactos: 1 NA - 16 A

-Potencia de carga a conectar: LED 220V - 500 W

INCANDESCENTE 220 V - 2.000 W

-Voltaje de alimentación: 230 Vca - 50 Hz.

-Intervalo mínimo de programación: 15 min

-Grado de protección: IP 20

-Temperatura ambiente: -5...+20 °C

-Vida útil eléctrica bajo carga en AC1: 500.000 ciclos

Tipo de tecnología: Analógico

Voltaje nominal: 220V

Corriente nominal: 16 A

Frecuencia: 50hz

Tiempo mínimo - Tiempo máximo: 15 m - 24 h

Cantidad de programas: 1

Cantidad máxima de programaciones de encendido: 96

Cantidad máxima de programaciones de apagado: 96

Modos de operación: NA

Con Wi-Fi: No

Incluye display: No

Apto para montaje en riel DIN: Sí

Altura: 8.9 cm

Ancho: 1.8 cm

Largo: 6.1 cm

Tipo de tecnología: Digital

Voltaje nominal: 220V

Corriente nominal: 10 A

Frecuencia: 50/60 Hz

Tiempo mínimo - Tiempo máximo: 1 m - 24 h

Cantidad de programas: 16

Cantidad máxima de programaciones de encendido: 16

Cantidad máxima de programaciones de apagado: 16

Modos de operación: ON, OFF, 12HS, 24HS

Con Wi-Fi: No

Incluye display: Sí

Apto para montaje en riel DIN: Sí

Vida útil: 2 años

Altura: 8.2 cm

Ancho: 6.6 cm

Largo: 4.4 cm
