El protector de alta y baja tensión centralizado GF-AB63 es totalmente autónomo y no es necesario para su funcionamiento el uso de contacto adicional, ni intervención humana.

Características:

Tensión de Operación: 220 VAC – 50Hz

Corriente máxima: 63A AC

Corte por alta tensión: 255 +/- 5VAC

Reconexión por alta tensión: 235 +/- 5VAC

Corte por baja tensión: 160 +/- 5VAC

Reconexión por baja tensión: 180 +/- 5VAC

Tiempo de reconexión luego de un corte: 30 seg

Demora de accionamiento: 0.8 seg

Tamaño: 2 módulos DIN

Producto compacto, totalmente automático, de alta calidad, tecnología y fiabilidad. Muy fácil de usar.

Con ajustes de fábrica predefinidos para ser usado tan solo enchufándolo a un tomacorriente.

El Protector de Tensión Digital ATOMLUX está diseñado para proteger su electrodoméstico de las peligrosas fluctuaciones de la red eléctrica.

Gracias a su tecnología avanzada, el Protector analiza continuamente la tensión de línea. Cuando detecta que dicha tensión está por fuera del rango aceptable (valor de fábrica: 170VCA – 240VCA; ajustable por el usuario), el Protector corta la salida de su tomacorriente; desconectando así el electrodoméstico a proteger y salvaguardándolo de las variaciones de la red eléctrica. Mientras tanto, el Protector sigue analizando la tensión de línea. Si esta vuelve a un valor dentro del rango aceptable, el Protector espera el tiempo de reconexión establecido (valor de fábrica: 5 segundos; ajustable por el usuario) y si al terminar la espera la tensión de línea se mantuvo dentro del rango aceptable, el Protector reconecta así el electrodoméstico a proteger. De lo contrario, sigue analizando la tensión de línea hasta que vuelva a un valor seguro dentro del rango aceptable.

Nota: los parámetros reajustados por el usuario se guardan en la memoria integrada del Protector, lo cual permite recordarlos cuando el mismo es desenchufado de la red eléctrica.

Instalación:

1. Enchufe el protector de tensión (en adelante “protector”) en un tomacorriente de 10A o 20A (según corresponda).

2. Conecte el electrodoméstico a proteger en el tomacorriente del protector.

3. ¡Listo! Con esos sencillos pasos, el electrodoméstico conectado estará protegido contra cualquier sobre tensión o baja tensión.

ENTRADA: Tensión nominal y frecuencia	220VCA 50Hz
SALIDA: Carga máxima total admitida	10A (2200W)
Protección por baja tensión	Ajustable 140V a 180V
Protección por sobre tensión	Ajustable 230V a 280V
Tiempo de reconexión	Seleccionable 5s / 210s
Rango de protección y tiempo de reconexión predefinidos	170V a 240V 5s
Indicador de estado de la línea	Display digital
Tipo de ficha y tomacorriente	AR-10A
Temperatura	0°C a 40°C
Humedad relativa	0 a 95%
DIMENSIONES	Alto 109mm Ancho 55mm Espesor 30mm
Peso Neto del equipo	0,11Kg

El protector de altas y bajas de tensión “ARK” para equipos eléctricos permite proteger en forma global a los equipos eléctricos de las peligrosas sobre tensiones y bajas de tensión producidas. respectivamente. por fallas o caídas de tensión en la línea de alimentación provenientes de la red del servicio eléctrico y/o por tormentas eléctricas u otros fenómenos climáticos que producen alteraciones severas en la provisión normal de energía eléctrica.

La protección se realiza interrumpiendo el suministro de energía al equipo a proteger. por medio de la apertura de los contactos de un relé interno del protector

• Tensión de alimentación: 220 Vca - 50 Hz.

• Potencia máxima: 6.000 W (con carga resistiva) 3.000 VA (con carga reactiva)

• Rango de protección: 220 V + 10 % (242 V) 220 V - 15 % (185 V)

• Retardo de desconexión: 20 milisegundos

• Retardo de reconexión: 120 segundos (El protector cuenta con un tiempo de retardo previo a la reconexión. luego de que el valor de la tensión de red se ha normalizado).

• Consumo propio; menor a 3 W a 220 V

• Posee indicadores de tensión (”baja”. “normal”. “alta”) por diodos led de color

• Sálida a Relay - Si se tiene que proteger potencias superiores. puede hacerse mediante el auxilio de un contactor. utilizando el protector para alimentar la bobina de dicho contactor.

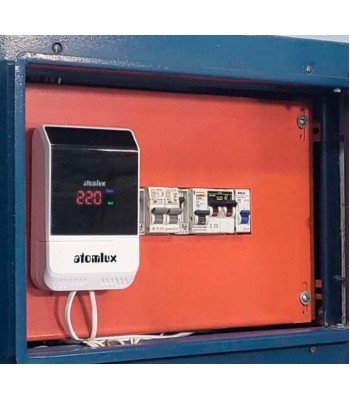

Protección digital microprocesada de tensión y corriente monofásica.

Destinada a proteger instalaciones residenciales y comerciales ante anomalías en la tensión de suministro eléctrico y/o sobrecargas.

Protección y configuración de subtensión. sobretensión. sobrecorriente y tiempos de operación y reposición.

Doble pantalla LED de 3 dígitos para visualización de tensión y corriente. y configuración de todos los parámetros.

Posibilidad de desconexión y reposición manual.

Equipado con relé con contacto de potencia apto para cargas directas de 40A nominales.

LEDs para señalización de la intervención por subtensión. sobretensión. y sobrecorriente.

Configuración de tensión: mín 145-210V/ máx 220-265V.

Configuración de corriente: 16-40A.

Tiempo de actuación: 0.1-1s.

Retardo a la reposición: 5-600s
