Bastidor para el montaje de módulos funcionales y ciegos que complementan todo el sistema modular KALOP.

Cantidad de modulos: 6

Dispositivo interruptor que combinado con otro de las mismas características nos permite realizar la conmutación de una luminaria o circuito de iluminación desde dos lugares diferentes. Especialmente diseñado para formar parte de un circuito de combinación en escaleras y palieres de edificios o en habitaciones con más de un acceso.

Configuración: Unipolar de combinación.

Tensión nominal: 250V.

Corriente nominal: 16A.

Capacidad para conductores de conexión: 2.50 mm2.

Compatibilidad con sistemas de embutir o de superficie: Por su presentación se provee con bastidor compatible con cajas de embutir o superficie de dimensiones 100 x 50 mm.

Cuerpo y tecla inyectados en policarbonato con filtro UV.

Visores iluminables con lámpara testigo modelo KL40201 (accesorio adicional no incluído en el producto).

Función / Operación

Permite cargar la batería de dispositivos móviles con conexión a puerto USB que cumplen con el protocolos

USB Battery Charging Specification, Revision 1.2 (BC1.2).

Conecte su dispositivo móvil al conector USB y el mismo comenzará a cargarse automáticamente, la velocidad

de carga e indicación de la finalización de dicho proceso es controlada e indicada por el dispositivo móvil.

Un indicador luminoso compuesto de un LED de color blanco, ilumina tenuemente cada conector de salida

facilitando su ubicación y al mismo tiempo indica la presencia de tensión.

Características Técnicas

Tensión de alimentación: 220Vca

Frecuencia de entrada: 50Hz a 60Hz

Corriente de entrada Máxima: 0,35 A RMS

Corriente de entrada Pico de Encendido Máximo: < 15Amp. @ 25oC y 220Vca

Tensión de salida: 5Vcc +/-5%

Corriente de salida Máxima: 3,1Amperes (ambas salidas sumadas).

Protección contra Corto Circuito de Salida, reposición automática.

Temperatura de operación: -10oC a +40oC

Bornes de alimentación: 2 – sección del cable hasta 1,5mm 2

Borne de salida: 2 conectores USB tipo A

Indicador de salida: LED color blanco. Encendido indica tensión de salida presente.

Cuerpo de Policarbonato

Uso interior.

Dispositivo Clase II.

No incluye cables para conectar a dispositivos móviles.

Instalación

1. Puede montarse sobre bastidores para las líneas: Bauhaus, Siglo XXII y Siglo XXI códigos 4980, 4981, 4982, 6910, 6970 y 6980.

2. Puede montarse sobre cajas exteriores 4151, 4154, 4262, 4264 y 6992.

3. Puede montarse sobre perfil de aluminio línea TRACK códigos 1900, 1901 y 1902.

4. Conectar según diagrama incluido en el presente instructivo.

5. Utilizar únicamente en interiores.

Advertencias

1. Antes de realizar la instalación del módulo verifique que su red eléctrica sea compatible con las características técnicas antes detalladas.

2. Interrumpir el suministro eléctrico desde el tablero general antes de realizar la conexión. Dicha instalación debe ser realizada por personal idóneo en instalaciones eléctricas en inmuebles, debidamente matriculado o acreditado.

3. No se recomienda el uso del módulo en ambientes húmedos. Evite cualquier tipo de contacto con líquidos durante su uso.

4. Limpiar solo con paño suave y seco.

5. No obstruya las ventilaciones en las partes posteriores, superiores, inferiores y laterales del módulo.

6. No conecte el módulo bajo tensión, puede dañarlo permanente.

Forma de conexión

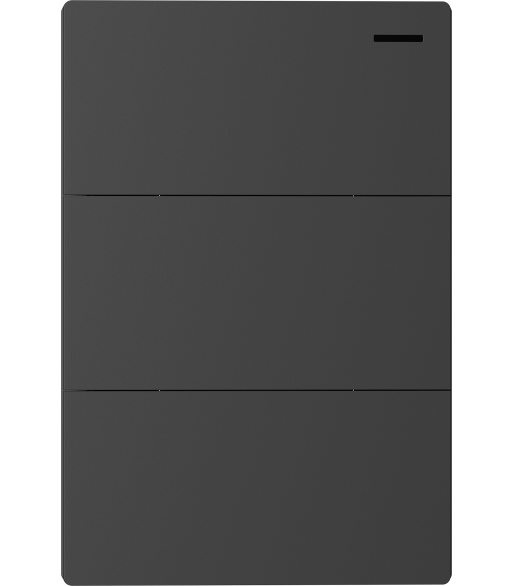

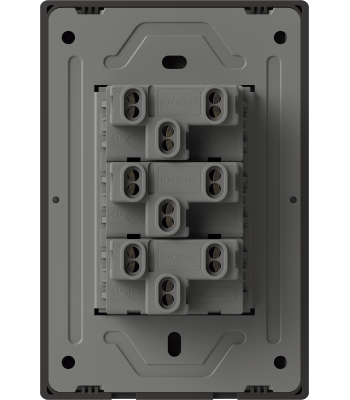

MACROLED presenta la nueva línea de interruptores y tomas MILAN, con un diseño minimalista de vanguardia, que cumple con los más altos estándares de seguridad, certificados por los organismos internacionales más importantes.

Todos los interruptores cuentan con un borne extra para que sean compatibles con combinación.

CARACTERÍSTICAS

Tensión: 250V~

Corriente: dimer 1A max. por modulo

Frecuencia: 50-60Hz

Potencia max: 200W por modulo

Tipo de Interruptor: 2 dimmer

Color: Blanco / Gris / Negro

Peso: 135g

Dimensiones:120x80x39.5mm

Material: Bastidor Acero / Tapa Policarbonato

Acabado: Ruberry Soft Touch

Certificación: Norma IRAM-NM 60669-1 (2005)

Garantía: 1 Año
